Beutelfilter Edelstahl
Die Edelstahl Beutelfilter sind robuste Filtergehäuse die meist stationär eingebaut werden. Mobile Anlagen (Palettengrösse, Sackkarrengrösse) können jeweils dort eingesetzt werden wo sie benötigt werden. Die Beutelfilter aus Edelstahl sind für Standardfilterbeutel der Grössen 1, 2, 3 und 4 gebaut. Diese Gehäuse können Ihren Ansprüchen angepasst und kombiniert werden.
• Andere / zusätzliche Anschlüsse (Gewinde, Flansch, Clamp, Schlauchanschlüsse)
• Diverse Halterungen (Fussgestell, Wandkonsole, mit Podest)
• Manometer, Differenzdruckmanometer, Thermometer
• Begleitheizungen um Medien warm zu halten
• Isolationen
• Doppelversionen
• Duplexversion (Abschaltbare Einheiten für Wartung)

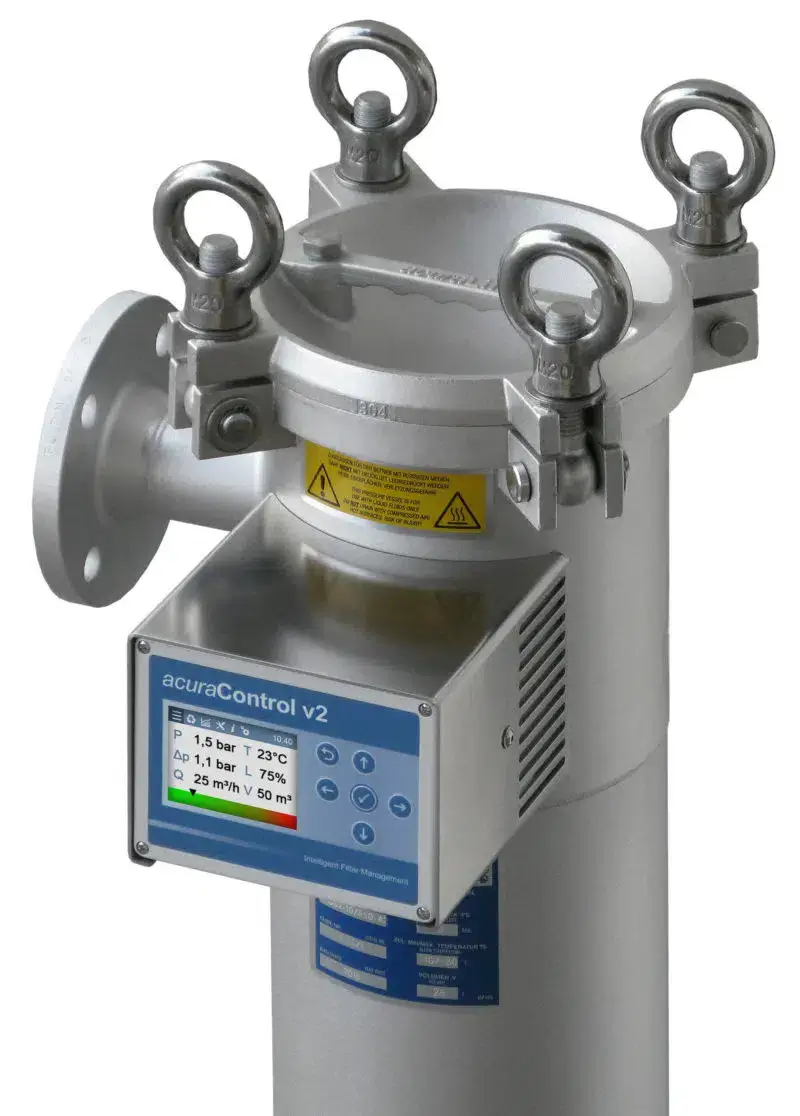

• Filterüberwachung (Verschmutzung / Temperatur) mit / ohne Verbindung zu SPS.
• Diese Gehäuse können je nach Bedarf mit Filterkorb oder Stützkorb und Filterbeutel verwendet werden.
Gerne finden wir die für Sie passende Lösung.
Unter Infomaterial Beutelfilter finden Sie die Datenblätter und hier können Sie anfragen.
Edelstahl Beutelfilter BFOS
Die Filtergehäuse vom Typ BFOS sind einfach und sicher zu handhabende Filtergehäuse aus Edelstahl zur Aufnahme von einem Filterbeutel der Größe 1 oder 2. Der obere Deckel ist klappbar und dichtet über einen O-Ring ab. Die Beutelabdichtung erfolgt über einen speziellen Niederhalter, der sowohl Beutel mit Stahlring als auch Beutel mit Kunststoffdichtlippe zuverlässig und bypassfrei fixiert. Der Stützkorb aus Edelstahl sorgt für eine drucksichere Unterstützung des eingesetzten Filterbeutels. Der Produkteintritt erfolgt seitlich im Behältermantel, der Austritt mittig unten. Optional mit seitlichem Austritt erhältlich. Zusätzliche Anschlüsse sowie eine beidseitig angegossene Anschraubfläche ermöglichen das schnelle Anbringeneines Differenzdruckmanometers. Die Filtergehäuse sind innen und aussen elektropoliert und werden serienmäßig mit einem höhenverstellbarem Fußgestell ausgeliefert. Wandkonsolen sowie andere Anschlüsse sind auf Wunsch möglich.
Datenblatt-BFOS-IF-DE-pdf
Download Datenblätter und weitere Informationen
| Ausführung | BFOS1 | BFOS2 |
| Ein- und Auslaß (N1/N2) | Muffe Rp 2″ I DN50 PN16 I DN80 PN16 | |
| Entlüftung (N3, N4) | Muffe Rp 1/4″ | |
| Entleerung (N5) | Muffe Rp 1/2″ | |
| Differenzdruck (N6, N7) | Muffe Rp 1/4″ | |
| Gehäusematerial | Edelstahl 1.4301 (304) I 1.4401 (316) | |
| Stützkorbmaterial | Edelstahl 1.4401 (316) | |
| Max. Betriebsdruck | 10 bar | |
| Max. Betriebstemperatur | 80 °C | |
| Filterbeutelgröße | 1 | 2 |
| Filterbeutelfläche | 0.25 m2 | 0.5 m2 |
Beutelfilter Edelstahl Grösse 1 und 2
Innenansicht Beutelfilter
Beutelfilter BFOT
Die Filtergehäuse vom Typ BFOT sind einfach und sicher zu handhabende Filtergehäuse aus Edelstahl zur Aufnahme von einem Filterbeutel der Größe 1 oder 2. Der obere Deckel ist klappbar und dichtet über einen O-Ring ab. Gleichzeitig fixiert er den Filterbeutel und garantiert eine zuverlässige, bypassfreie Aufnahme. Der Stützkorb aus Edelstahl sorgt für eine drucksichere Unterstützung des eingesetzten Filterbeutels. Der Produkteintritt erfolgt über den Deckel, der Austritt mittig unten. Optional mit seitlichem Austritt erhältlich. Die Filtergehäuse sind innen und aussen elektropoliert und werden serienmäßig mit einem höhenverstellbarem Fußgestell ausgeliefert. Wandkonsolen sowie andere Anschlüsse sind auf Wunsch möglich.
Datenblatt-BFOT-IF-DE-pdf
Download Datenblätter und weitere Informationen
| Ausführung | BFOT1 | BFOT2 |
| Ein- und Auslaß (N1/N2) | Nippel R 2″ I DN50 PN16 I DN65 PN16 | |
| Entlüftung (N3) | Muffe Rp 1/2″ | |
| Entleerung (N4) | Muffe Rp 1/2″ | |
| Gehäusematerial | Edelstahl 1.4401 (316) | |
| Stützkorbmaterial | Edelstahl 1.4401 (316) | |
| Max. Betriebsdruck | 10 bar (16 bar) | |
| Max. Betriebstemperatur | 80 °C | |
| Filterbeutelgröße | 1 | 2 |
| Filterbeutelfläche | 0.25 m2 | 0.5 m2 |
Beutelfiltergehäuse BFOT
Beutelfilter BFOT Innenansicht
Beutelfilter ALSI-C / ALSI-B
Die Filtergehäuse vom Typ ALSI sind einfach und sicher zu handhabende Filtergehäuse aus Edelstahl zur Aufnahme von einem Filterbeutel der Größe 3 oder 4. Der Gehäuseverschluss erfolgt bei der C-Ausführung mittels Spannklammer, die einen schnellen Filterwechsel ermöglicht. Bei der Hochdruckvariante B erfolgt der Gehäuseverschluss mit 4 Klappschrauben. Der Deckel kann hier aufgeschwenkt werden. Der Filtereinsatz wird im Gehäuse durch einen Niederhalter in seiner Lage zuverlässig fixiert und abgedichtet. Der Stützkorb aus Edelstahl sorgt für eine drucksichere Unterstützung des eingesetzten Filterbeutels. Der Produkteintritt erfolgt seitlich über den Mantel, der Austritt mittig unten. Wandkonsolen sowie andere Anschlüsse sind auf Wunsch möglich.
Datenblatt-ALSI-C-IF-DE-pdf
Datenblatt-ALSI-B-IF-DE-pdf
Download Datenblätter und weitere Informationen
| Ausführung | ALSI3-C | ALSI4-C | ALSI3-B | ALSI4-B |
| Ein- und Auslaß (N1/N2) | Muffe Rp 1 1/2″ | |||
| Entlüftung (N3) | Muffe Rp 1/4″ | |||
| Gehäusematerial | Edelstahl 1.4301 (304) oder 1.4401 (316) | |||
| Stützkorbmaterial | Edelstahl 1.4401 (316) | |||
| Max. Betriebsdruck | 10 bar | 20 bar | ||
| Max. Betriebstemperatur | 90 °C | |||
| Filterbeutelgröße | 3 | 4 | 3 | 4 |
| Filterbeutelfläche | 0.1 m2 | 0.15 m2 | 0.1 m2 | 0.15 m2 |
Beutelfilter ALSI-C mit Differenzdruckanzeige Grösse 4
Beutelfilter Edelstahl ALSI-B Grösse 3
Die Standard Beutelfiltergehäuse sowie die meisten Basisgehäuse für Kundenwünsche sind von der Firma Fuhr Filtertechnik.
